تایمر و تایم سوئیچ

تایمر و تایم سوئیچ از تجهیزات کاربردی در مدارهای فرمان، تابلوهای برق و سیستم‌های اتوماسیون هستند که برای کنترل عملکرد تجهیزات بر اساس زمان مورد استفاده قرار می‌گیرند. این تجهیزات امکان می‌دهند یک دستگاه، مدار یا مصرف‌کننده در زمان مشخصی روشن یا خاموش شود و یا پس از گذشت مدت‌زمان تعیین‌شده، فرمان قطع یا وصل دریافت کند.

تایمرهای صنعتی بیشتر برای ایجاد تأخیر زمانی در مدار فرمان و کنترل فرآیندهای اتوماسیون مورد استفاده قرار می‌گیرند، در حالی که تایم سوئیچ‌ها معمولاً برای برنامه‌ریزی روشن و خاموش شدن تجهیزات در ساعات مشخص کاربرد دارند.

انتخاب مدل مناسب تایمر یا تایم سوئیچ به عواملی مانند نوع کاربرد، محدوده زمانی، ولتاژ کاری، نوع خروجی، تعداد برنامه‌ها و شرایط نصب بستگی دارد. در فانال گروپ می‌توانید تجهیزات مختلف کنترل و اتوماسیون صنعتی را بررسی کرده و متناسب با نیاز پروژه خود انتخاب کنید.

تایمر چیست؟

تایمر یا رله زمانی (Timer Relay) تجهیزی است که برای ایجاد یک زمان تأخیر در مدار الکتریکی استفاده می‌شود.

به زبان ساده، تایمر این امکان را فراهم می‌کند که یک فرمان بلافاصله اجرا نشود و پس از گذشت مدت‌زمان مشخصی، کنتاکت خروجی آن تغییر وضعیت دهد.

برای مثال، در یک مدار راه‌اندازی موتور ممکن است نیاز باشد موتور دوم چند ثانیه پس از موتور اول روشن شود. در چنین شرایطی می‌توان از تایمر برای ایجاد تأخیر زمانی استفاده کرد.

تایمرها در مدارهای فرمان صنعتی، تابلوهای برق، سیستم‌های اتوماسیون، پمپ‌ها، فن‌ها، کمپرسورها و بسیاری از تجهیزات الکتریکی کاربرد دارند.

تایم سوئیچ چیست؟

تایم سوئیچ (Time Switch) تجهیزی برای برنامه‌ریزی زمان روشن و خاموش شدن یک مصرف‌کننده یا مدار الکتریکی است.

برخلاف بسیاری از تایمرهای صنعتی که برای ایجاد تأخیر در یک مدار فرمان استفاده می‌شوند، تایم سوئیچ می‌تواند بر اساس ساعت و برنامه زمانی از پیش تعیین‌شده عمل کند.

برای مثال می‌توان یک تایم سوئیچ را طوری تنظیم کرد که:

• چراغ‌ها در ساعت مشخصی روشن شوند.
• سیستم روشنایی در زمان مشخص خاموش شود.
• تجهیزات در ساعات خاصی فعال شوند.
• پمپ در زمان‌های مشخصی شروع به کار کند.
• سیستم تهویه طبق برنامه زمانی فعالیت کند.

تفاوت تایمر و تایم سوئیچ چیست؟

اگرچه این دو تجهیز در کنترل زمان کاربرد دارند، اما عملکرد آن‌ها دقیقاً یکسان نیست.

به‌طور خلاصه، اگر هدف شما ایجاد تأخیر در مدار فرمان باشد، تایمر صنعتی گزینه مناسبی است؛ اما اگر بخواهید یک مصرف‌کننده در ساعت‌های مشخص روشن یا خاموش شود، تایم سوئیچ انتخاب مناسب‌تری خواهد بود.

انواع تایمر صنعتی

تایمرهای صنعتی بر اساس عملکرد و نحوه کنترل به مدل‌های مختلفی تقسیم می‌شوند.

تایمر تأخیر در وصل

در این نوع تایمر، پس از دریافت فرمان، خروجی بلافاصله فعال نمی‌شود و پس از گذشت زمان تنظیم‌شده تغییر وضعیت می‌دهد.

این مدل در مدارهایی کاربرد دارد که نیاز به تأخیر در روشن شدن تجهیزات وجود دارد.

تایمر تأخیر در قطع

در این مدل، پس از قطع فرمان ورودی، خروجی برای مدت مشخصی فعال باقی می‌ماند و سپس قطع می‌شود.

این عملکرد در سیستم‌های تهویه، فن‌ها و برخی مدارهای کنترلی کاربرد دارد.

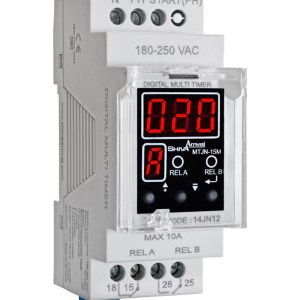

تایمر دیجیتال

تایمرهای دیجیتال معمولاً دارای نمایشگر هستند و تنظیم زمان در آن‌ها با دقت بیشتری انجام می‌شود.

از مزایای این مدل‌ها می‌توان به موارد زیر اشاره کرد:

• تنظیم آسان
• نمایش زمان
• دقت بالا
• قابلیت تنظیم پارامترهای مختلف
• مناسب برای تابلوهای کنترل

تایمر آنالوگ

در تایمرهای آنالوگ، تنظیم زمان معمولاً با استفاده از ولوم یا پیچ تنظیم انجام می‌شود.

این مدل‌ها ساختار ساده‌تری دارند و در بسیاری از مدارهای فرمان صنعتی مورد استفاده قرار می‌گیرند.

انواع تایم سوئیچ

تایم سوئیچ‌ها نیز بر اساس نوع طراحی و قابلیت‌های خود در مدل‌های مختلفی تولید می‌شوند.

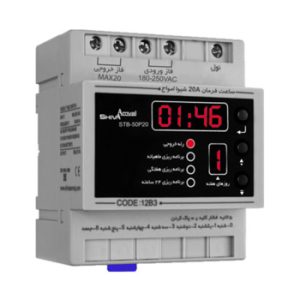

تایم سوئیچ دیجیتال

این مدل دارای نمایشگر دیجیتال بوده و امکان تنظیم دقیق زمان و برنامه‌های مختلف را فراهم می‌کند.

تایم سوئیچ آنالوگ

مدل‌های آنالوگ معمولاً دارای ساختار ساده‌تر و تنظیم مکانیکی هستند.

تایم سوئیچ ریلی

این تجهیزات برای نصب روی ریل DIN طراحی شده‌اند و به همین دلیل در تابلوهای برق بسیار کاربردی هستند.

تایم سوئیچ هفتگی

این مدل امکان تعریف برنامه‌های مختلف برای روزهای هفته را فراهم می‌کند و برای کنترل سیستم‌های روشنایی و تجهیزات ساختمان مناسب است.

کاربردهای تایمر و تایم سوئیچ

تایمرها و تایم سوئیچ‌ها در صنایع مختلف مورد استفاده قرار می‌گیرند.

تابلو برق صنعتی

یکی از مهم‌ترین کاربردهای تایمر، استفاده در مدارهای فرمان تابلوهای برق صنعتی است.

تایمر می‌تواند ترتیب روشن شدن تجهیزات و فاصله زمانی بین آن‌ها را کنترل کند.

کنترل موتور

در برخی مدارهای موتور می‌توان از تایمر برای ایجاد تأخیر بین فرمان‌های مختلف استفاده کرد.

سیستم‌های روشنایی

تایم سوئیچ می‌تواند روشن و خاموش شدن سیستم روشنایی را طبق برنامه زمانی کنترل کند.

سیستم تهویه

فن‌ها و تجهیزات تهویه را می‌توان بر اساس برنامه زمانی یا شرایط مشخص کنترل کرد.

پمپ‌ها

در برخی کاربردها می‌توان عملکرد پمپ را در زمان‌های مشخص برنامه‌ریزی کرد.

اتوماسیون صنعتی

تایمرها یکی از تجهیزات رایج در مدارهای کنترل و اتوماسیون هستند و می‌توانند در هماهنگی فرآیندهای مختلف نقش داشته باشند.

هنگام خرید تایمر به چه نکاتی توجه کنیم؟

انتخاب تایمر مناسب فقط به محدوده زمانی آن محدود نمی‌شود.

۱. محدوده زمانی

ابتدا باید مشخص کنید چه بازه زمانی مورد نیاز است؛ برای مثال میلی‌ثانیه، ثانیه، دقیقه یا ساعت.

۲. ولتاژ تغذیه

ولتاژ مورد نیاز تایمر باید با ولتاژ مدار فرمان مطابقت داشته باشد.

۳. نوع خروجی

نوع کنتاکت خروجی مانند NO و NC و ظرفیت جریان آن باید بررسی شود.

۴. نوع عملکرد

مشخص کنید که به تأخیر در وصل، تأخیر در قطع یا عملکرد دیگری نیاز دارید.

۵. روش نصب

اگر تایمر برای تابلو برق استفاده می‌شود، مدل‌های قابل نصب روی ریل DIN می‌توانند گزینه مناسبی باشند.

۶. شرایط محیطی

در محیط‌های صنعتی، دما، رطوبت، گردوغبار و شرایط نصب نیز باید در نظر گرفته شود.

هنگام خرید تایم سوئیچ به چه نکاتی توجه کنیم؟

برای انتخاب تایم سوئیچ مناسب بهتر است موارد زیر را بررسی کنید:

• تعداد برنامه‌های قابل تنظیم
• روزانه یا هفتگی بودن برنامه‌ها
• نوع نمایشگر
• ولتاژ تغذیه
• ظرفیت خروجی
• نوع نصب
• دقت ساعت
• قابلیت ذخیره برنامه
• وجود باتری پشتیبان در مدل‌های مربوطه

اگر تایم سوئیچ برای کنترل بارهای با توان بالا استفاده می‌شود، باید ظرفیت خروجی آن با بار سازگار باشد یا از کنتاکتور مناسب در مدار استفاده شود.

تفاوت تایمر صنعتی و رله زمانی

در بسیاری از منابع، اصطلاح تایمر و رله زمانی به جای یکدیگر استفاده می‌شوند. در کاربردهای صنعتی، تایمر معمولاً به تجهیزی گفته می‌شود که پس از دریافت یک ورودی یا فرمان، با توجه به زمان تنظیم‌شده وضعیت خروجی خود را تغییر می‌دهد.

بنابراین رله زمانی را می‌توان یکی از نام‌های رایج برای تایمرهای مورد استفاده در مدارهای فرمان دانست.

قیمت تایمر و تایم سوئیچ

قیمت تایمر و تایم سوئیچ به مشخصات فنی و قابلیت‌های محصول بستگی دارد.

مهم‌ترین عوامل تأثیرگذار عبارت‌اند از:

• برند
• دیجیتال یا آنالوگ بودن
• محدوده زمانی
• تعداد برنامه‌ها
• نوع خروجی
• ولتاژ تغذیه
• نوع نصب
• کیفیت ساخت
• امکانات کنترلی
• شرایط بازار و موجودی

به همین دلیل هنگام بررسی قیمت تایمر بهتر است مشخصات فنی محصولات را نیز با یکدیگر مقایسه کنید.

خرید تایمر و تایم سوئیچ از فانال گروپ

انتخاب تایمر یا تایم سوئیچ مناسب باید بر اساس نوع کاربرد و مشخصات مدار انجام شود. استفاده از محصولی با ولتاژ یا ظرفیت خروجی نامناسب می‌تواند باعث عملکرد نادرست مدار و حتی آسیب به تجهیزات شود.

فانال گروپ با ارائه تجهیزات برق صنعتی، کنترل و اتوماسیون، امکان بررسی محصولات متناسب با نیاز پروژه را فراهم می‌کند.

پیش از خرید بهتر است مشخص کنید که به تأخیر زمانی در مدار فرمان نیاز دارید یا قصد دارید یک مصرف‌کننده را بر اساس ساعت و برنامه مشخص روشن و خاموش کنید. این تفاوت، اولین قدم برای انتخاب بین تایمر و تایم سوئیچ است.

سوالات متداول درباره تایمر و تایم سوئیچ

تایمر چیست؟

تایمر یا رله زمانی تجهیزی است که برای ایجاد تأخیر زمانی و کنترل وضعیت مدار پس از مدت مشخص استفاده می‌شود.

تایم سوئیچ چیست؟

تایم سوئیچ تجهیزی است که امکان برنامه‌ریزی روشن و خاموش شدن یک مدار یا مصرف‌کننده را در زمان‌های مشخص فراهم می‌کند.

تفاوت تایمر و تایم سوئیچ چیست؟

تایمر بیشتر برای ایجاد تأخیر در مدار فرمان استفاده می‌شود، در حالی که تایم سوئیچ برای برنامه‌ریزی عملکرد تجهیزات بر اساس ساعت و روز کاربرد دارد.

تایمر صنعتی کجا استفاده می‌شود؟

تایمر صنعتی در تابلو برق، مدار فرمان موتور، سیستم‌های اتوماسیون، پمپ‌ها، فن‌ها، کمپرسورها و سایر تجهیزات کنترلی کاربرد دارد.

تایم سوئیچ دیجیتال بهتر است یا آنالوگ؟

انتخاب بین این دو به کاربرد بستگی دارد. مدل دیجیتال معمولاً قابلیت برنامه‌ریزی و تنظیم دقیق‌تری دارد، در حالی که مدل آنالوگ ساختار ساده‌تری دارد.

آیا تایم سوئیچ می‌تواند موتور را مستقیماً کنترل کند؟

باید ظرفیت خروجی تایم سوئیچ با جریان و نوع بار سازگار باشد. برای بارهای موتوری یا توان بالا معمولاً استفاده از کنتاکتور مناسب در مدار توصیه می‌شود.

جمع‌بندی

تایمر و تایم سوئیچ هر دو از تجهیزات مهم در کنترل زمانی مدارهای الکتریکی هستند، اما کاربرد آن‌ها متفاوت است. تایمر صنعتی بیشتر برای ایجاد تأخیر زمانی در مدار فرمان و فرآیندهای کنترلی استفاده می‌شود، در حالی که تایم سوئیچ امکان برنامه‌ریزی روشن و خاموش شدن تجهیزات را بر اساس ساعت و روز فراهم می‌کند.

برای انتخاب صحیح باید عواملی مانند ولتاژ تغذیه، نوع خروجی، محدوده زمانی، روش نصب، ظرفیت بار و نوع کاربرد را بررسی کرد.

اگر به دنبال خرید تایمر، رله زمانی یا تایم سوئیچ برای پروژه صنعتی، ساختمانی یا تابلو برق هستید، بررسی مشخصات فنی محصول پیش از خرید می‌تواند از انتخاب اشتباه جلوگیری کند.
